ユニットタイプ

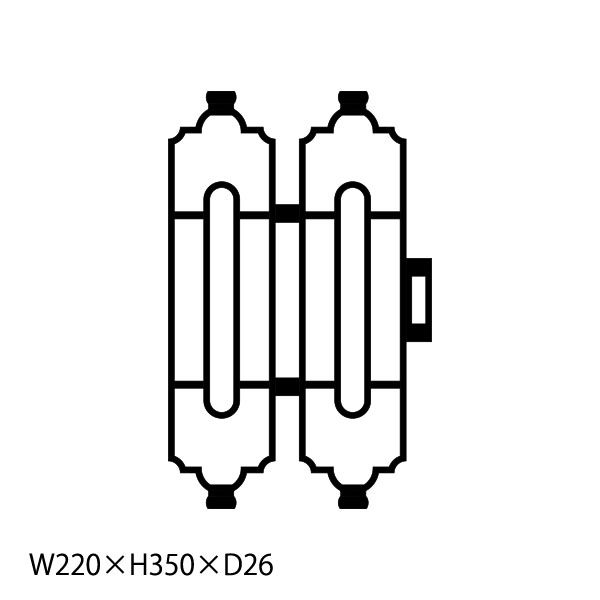

U-81ケンブリッジ

標準寸法(Size)
W220×H350×D26
標準重量(Weight)
0.78kg
スプリングピン(Spring Pin)
横方向 Transverse 4φ×32/縦方向 Vertical 5φ×30
リベット(Rivet)
横方向 Transverse 4φ×12/縦方向 Vertical 5φ×21

※単位:mm

フェンス、門扉として統一したエクステリア外観を創造出来ます。
※ユニットタイプU81、U82はスライディング・ゲートL(エル)KL-1、KL-2と同一パターンですので面格子、スクリーンの他、パターンの横方向の接続はジョイントブロックを使ってスプリングピンでとめて行きます。
※パターンの縦方向の接続はスプリングピンを使います。
※横方向のリベットはジョイントブロック(W20ミリ)なしで取付けます。

製品の標準色(1色塗装・2色塗装)はこちらをご覧ください
