広々した開放感、見晴らしのある庭園を高所用転落防護柵ポリカパネルフェンス〔DPG スタイル〕
高台からの雄大な眺め。クリアのポリカパネルは高台からの視界を遠くまで広々とした風景へと開放します。 外部からの視界を遮るフェンスは内側に光をも遮り閉鎖的な空間になりやすく、ポリカパネルのクリアマット両面は敷地内に光を取り込み景色が明るくなり開放感のある庭園をつくることができます。
ポリカパネルの仕様は2種類
- ポリカパネルの透明性はガラス並みに優れ、屋外仕様。 ※パネルの厚みを８mmにより高級感ある仕上がりとなっています。
- パネルの固定方法はDPGスタイル。点支持構造の取付けによりパネル面をさらに広く取り付けられ、視野をより開放的になっています。※ポリカパネルは両面耐候グレード。
クリア
クリアマット両面
本体の標準カラーは3色
●黒
○白
●ステン色
※ 笠木、支柱、取付け金物（アルミダイカスト）等はアクリル樹脂焼付塗装。支柱カバープレートはステンレス生地となります。
アルミとポリカ、材質の特徴
- 笠木、支柱のアルミサッシはT6063S、アルミ合金材は耐食性、表面処理性に優れ、建築用サッシを中心に構造材として使用されます。
- 笠木エンドキャップ、笠木連結 ジョイントキャップ、ポリカパネル受け金具にはアルミ合金ダイカストによる鋳造。 アルミ合金ダイカストとは溶かしたアルミを高圧力で金型に流し込む鋳造法。精密な形状や加工スピードに優れ、自動車産業の部品や建材など様々な産業において製品化されています。
- ポリカパネルの透明性はガラス並みに優れ、同厚ガラスの約200倍。強靭さを持ち重量はガラスの半分。他の樹脂に比べて抜き出た割れにくい樹脂です。また防火性について火元を離せば自然に火が消えていく自己消化性を備え、燃え広がり難く有毒ガスは発生しません。
- 支柱カバープレートはステンレス、SUS304を使用。
【設計、施工によるご注意】
- 防護柵。P種防護設計強度基準〔鉛直荷重：590N/m（60kgf/m）以上、水平荷重：390N/m（40kgf/m）以上〕 ※㈳日本道路協会 ㈳軽金属協会 橋梁・高欄・防護柵等の強度区分として定めています。
- 基準風速38Vo（m/秒）以内のエリアにて施工してください。（詳細は国土交通省建告第1454号を参照ください） 台風時など、実際の気象条件下での完全な安全性を保証するものではありません。
- 高所用転落防護フェンスは、十分な強度が確保された幅200mm以上の擁壁の上に取付けてください。 コンクリートブロック壁には取り付けはできません。
- 住宅の屋上手すりや廊下、バルコニー、テラスには手摺としての使用、取付けはできません。
- 積雪地域、積雪の側圧が直接加わる所には取付けないでください。
材質
アルミサッシ（支柱・笠木）：6063S-T5 取付け金物：アルミ合金ダイカスト ネジ類：SUS304・不錆性ステンレス ステンレスプレート、カバー：SUS304 ポリカパネル：ポリカーボネート仕上
アルミサッシ、金具などは防蝕下地処理の上、アクリル系焼き付け塗装をして耐蝕性を高めております。ポリカパネルは両面耐候グレード。施工
現場施工となります。納期
各部材は在庫品となっていますが、出荷状況にて在庫僅少もありますのでお問い合わせください。取扱い・取扱説明書
アルビュー組立説明書-A4_2024.07.10.pdf お手入れ方法・取扱い説明書.pdf製品一覧
-

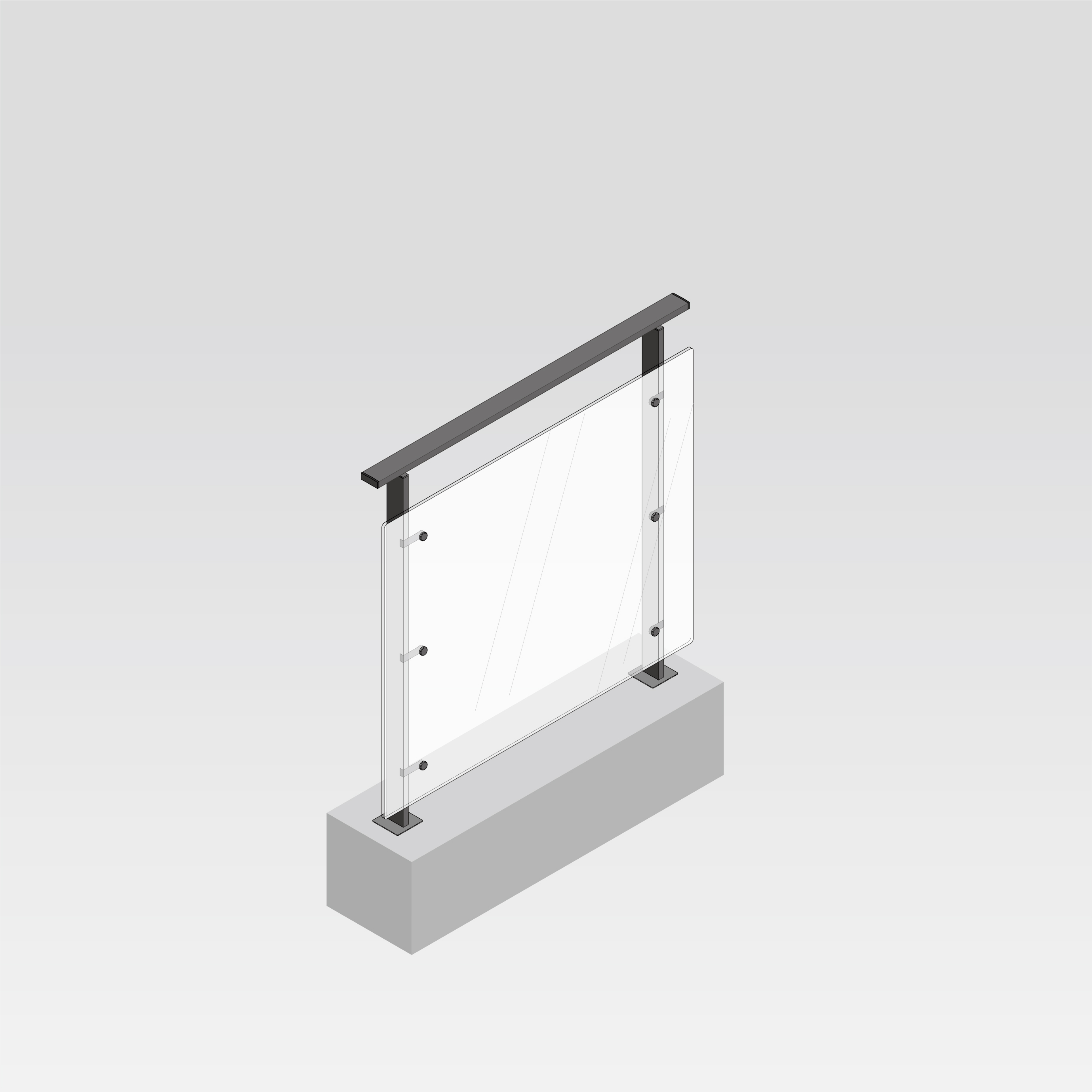

ALV-1P：H=1100×L=1100（特寸仕様）
-

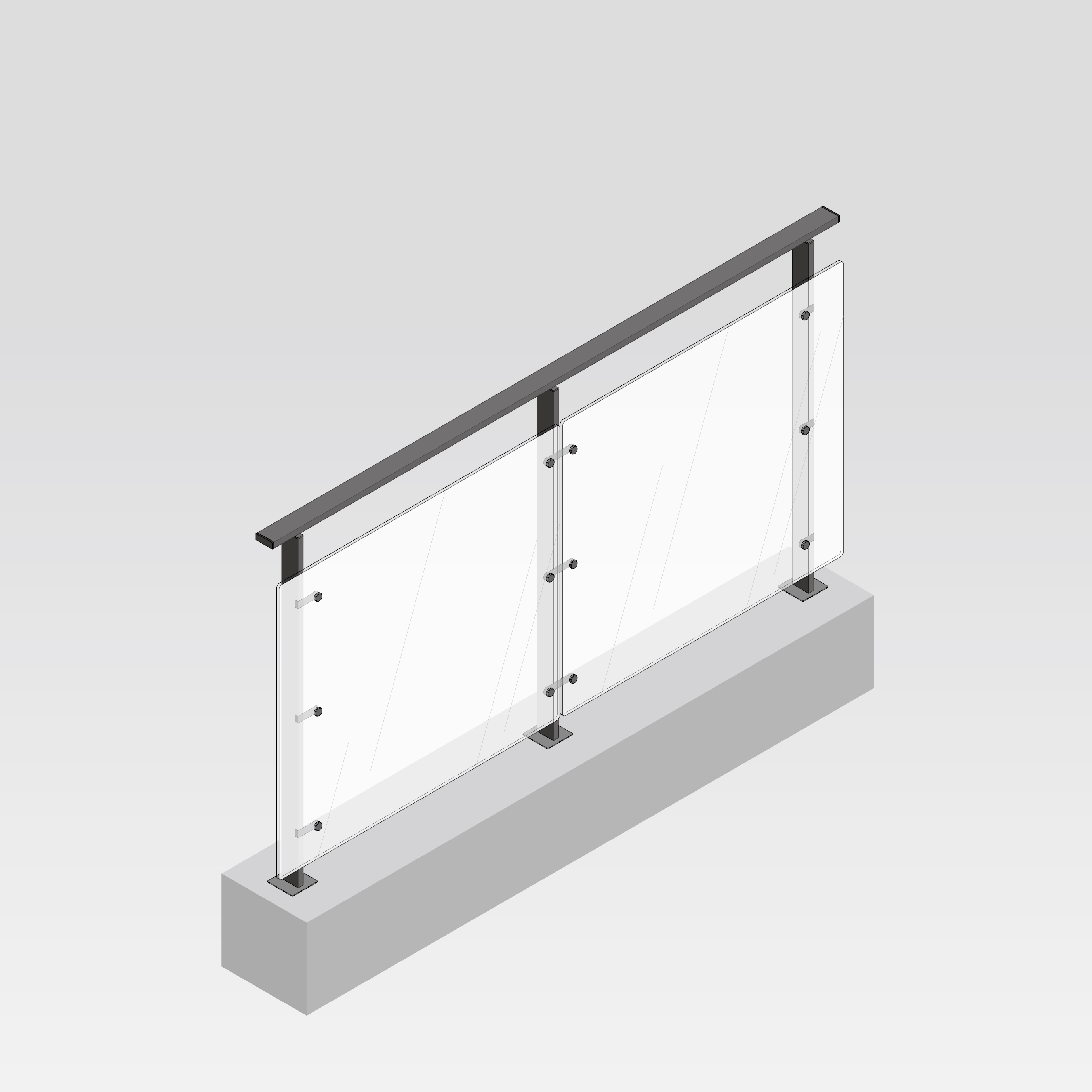

ALV-2P：H=1100×L=2000
-

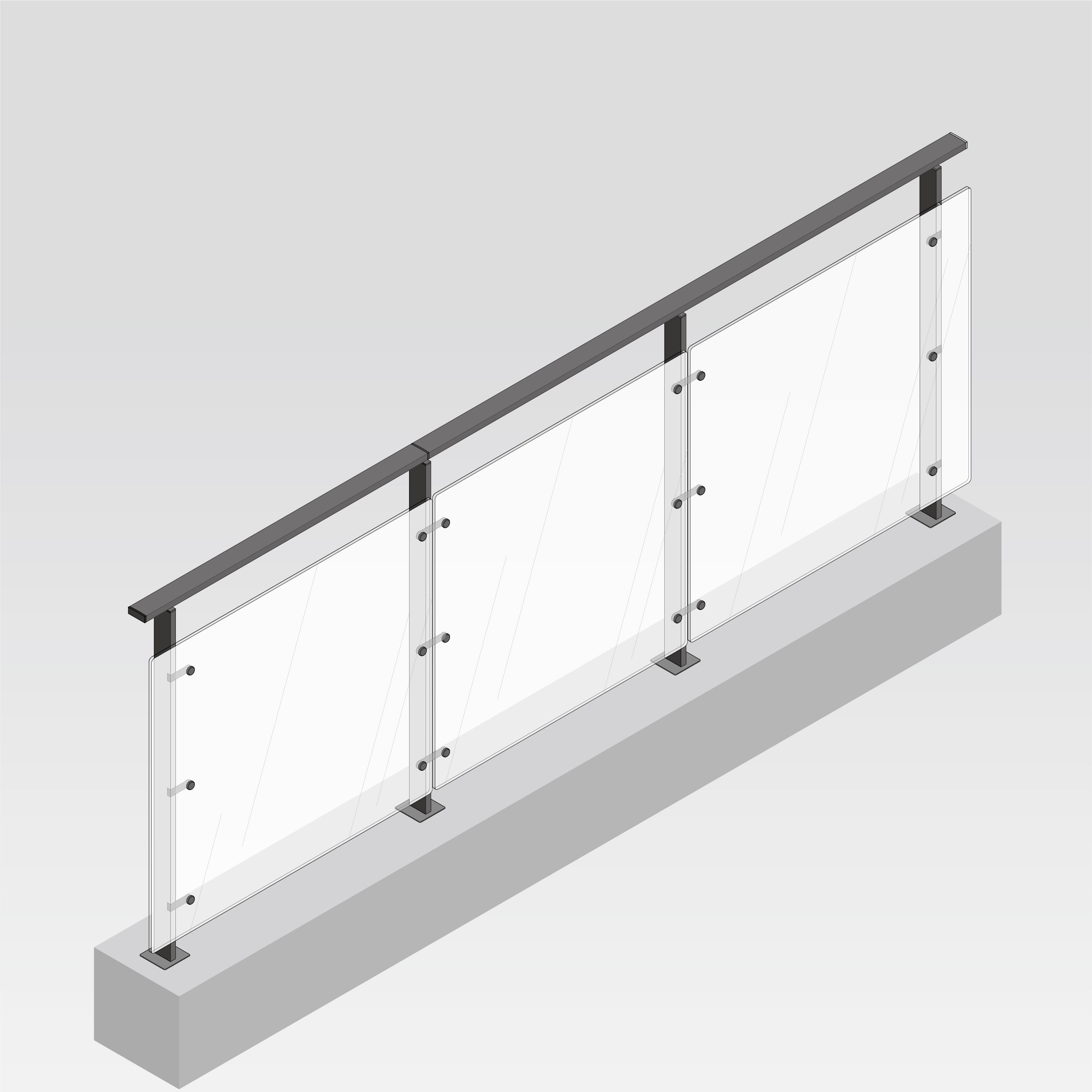

ALV-3P：H=1100×L=2900
-

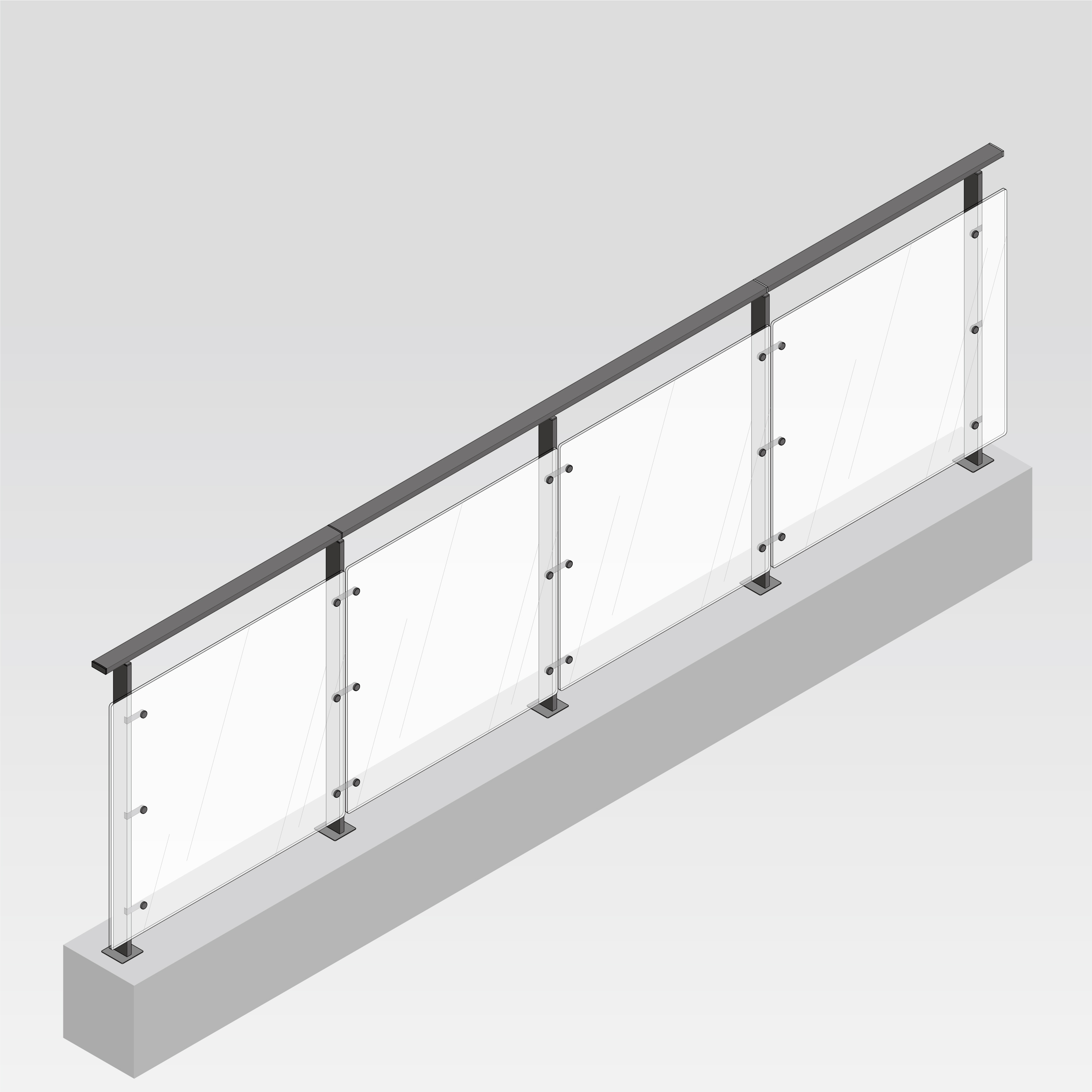

ALV-4P：H=1100×L=3800
-

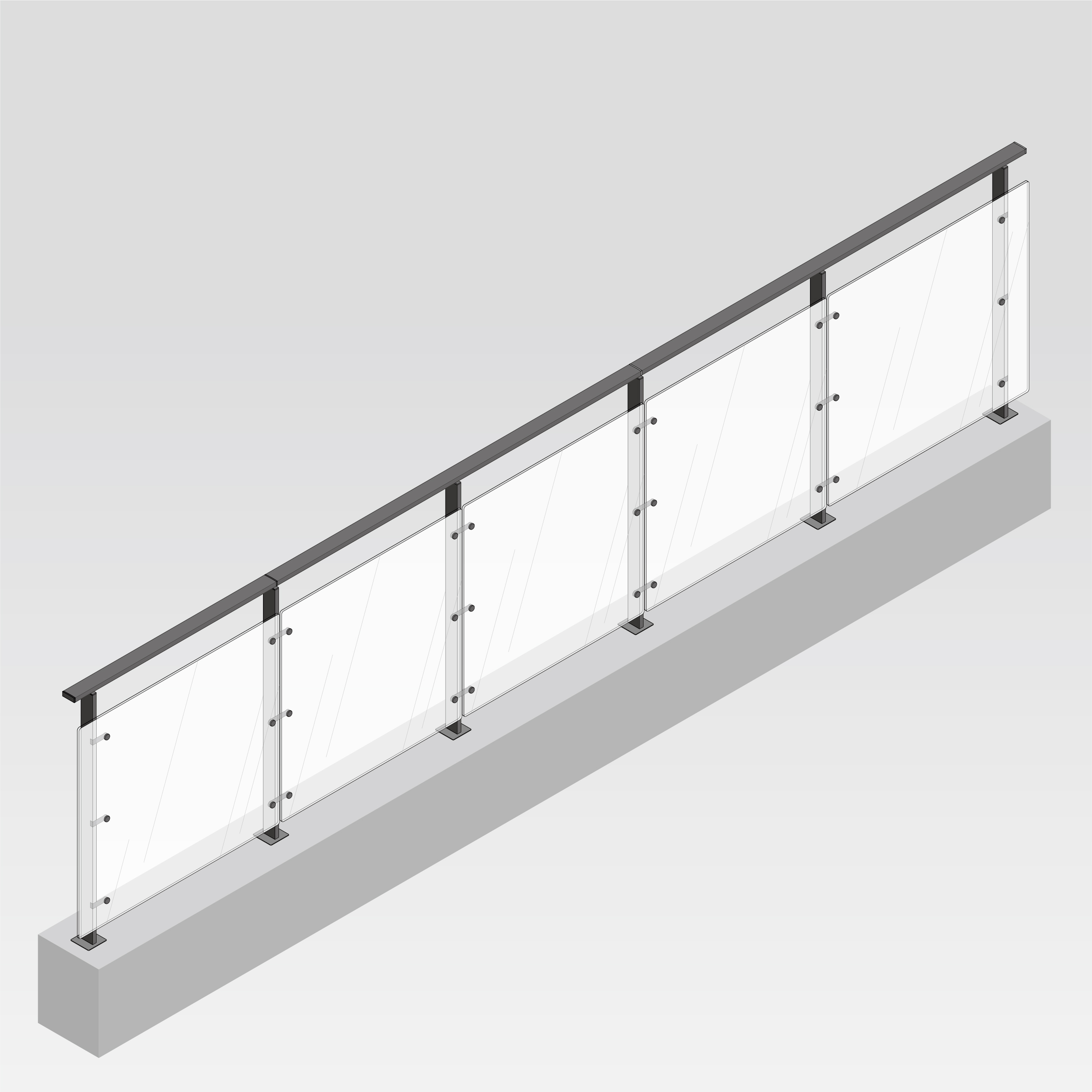

ALV-5P：H=1100×L=4700
-

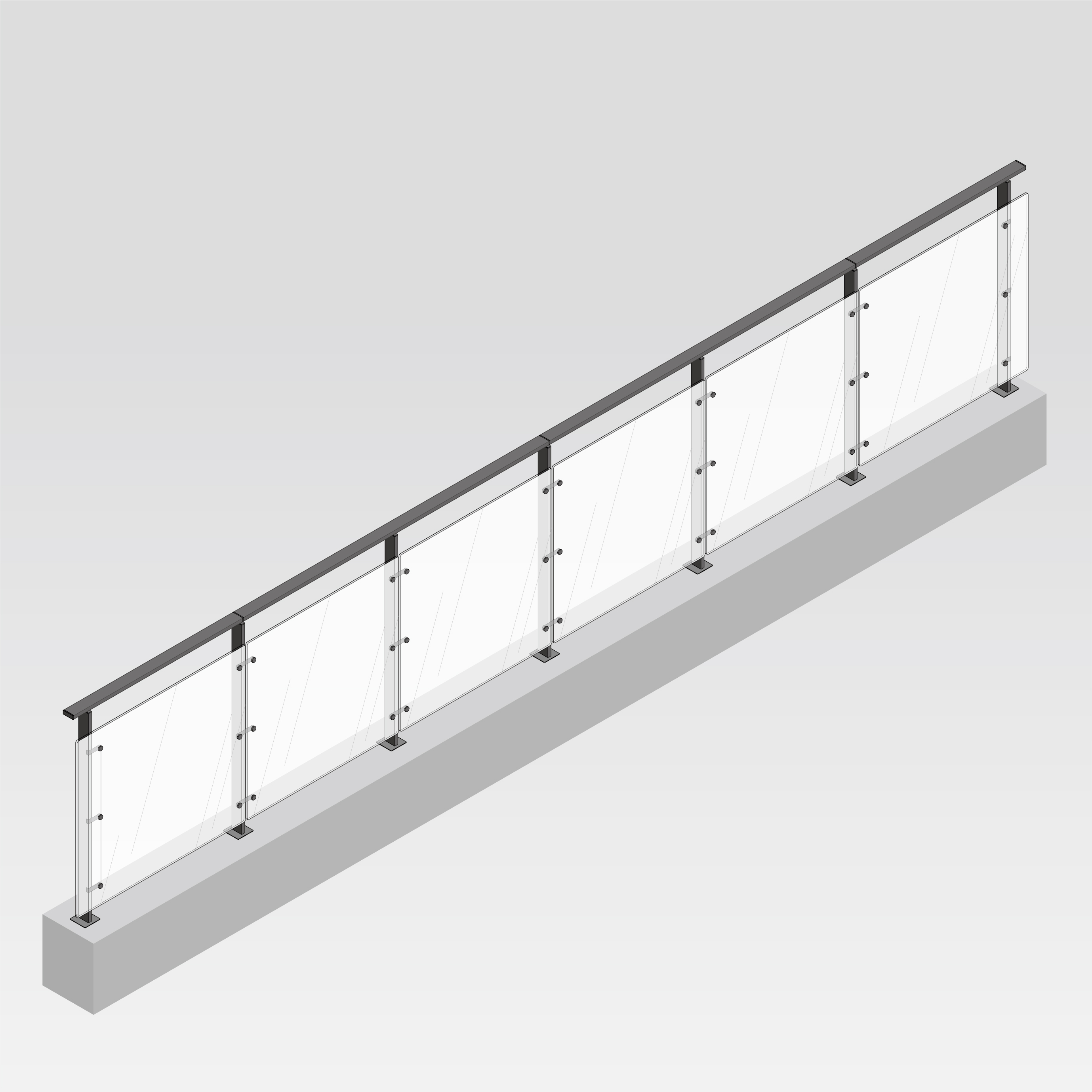

ALV-6P：H=1100×L=5600
-

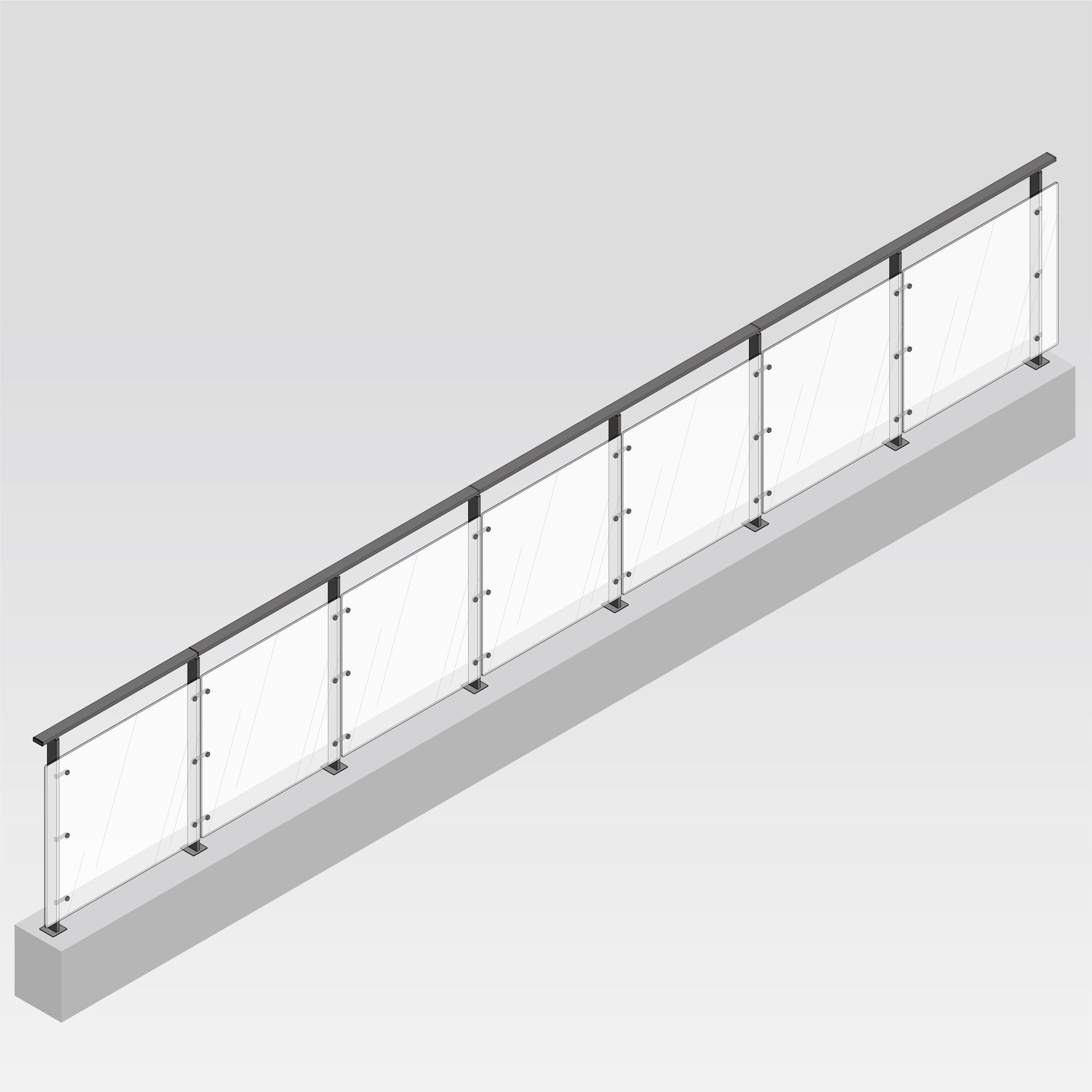

ALV-7P：H=1100×L=6500
-

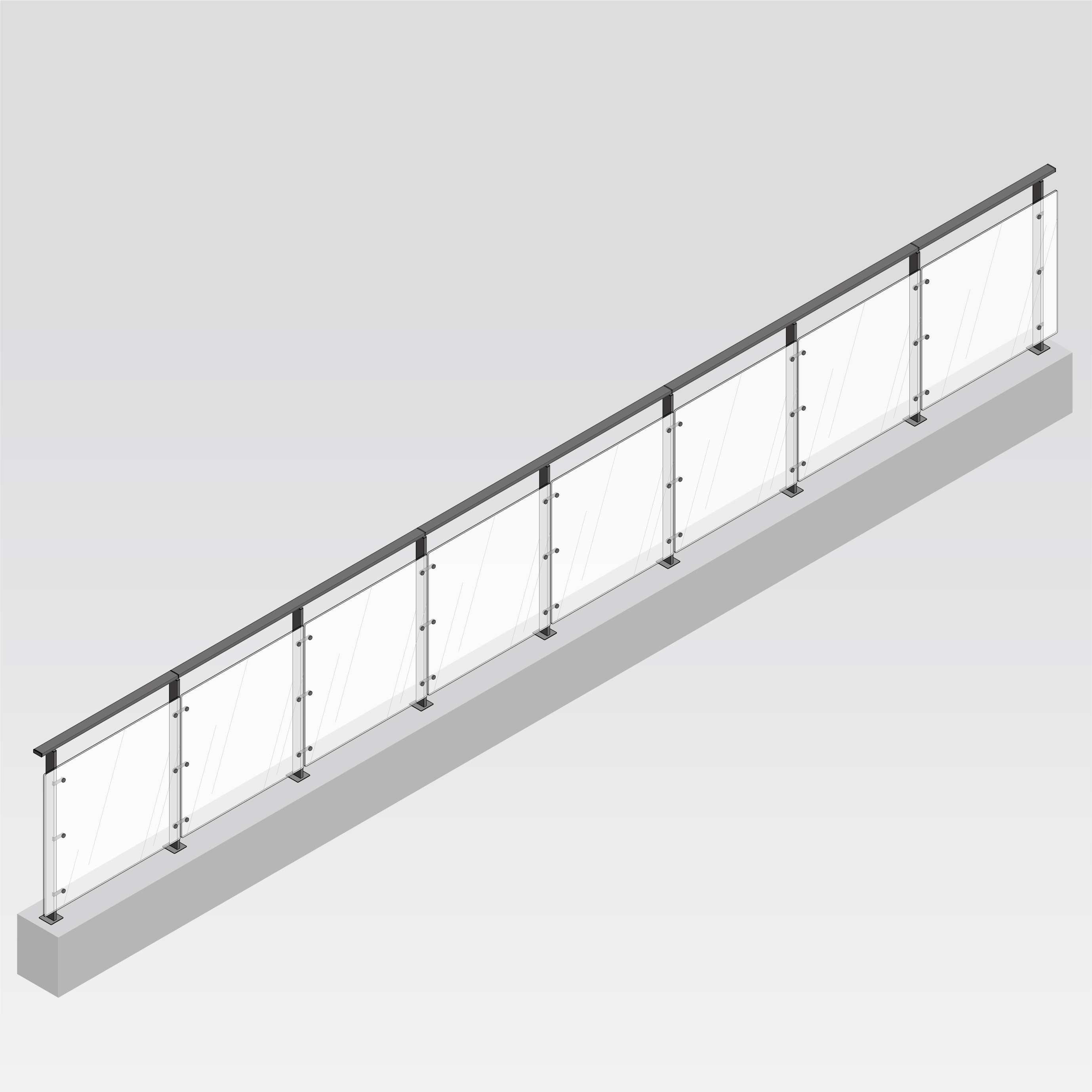

ALV-8P：H=1100×L=7400
-
ALV-9P：H=1100×L=8300
-

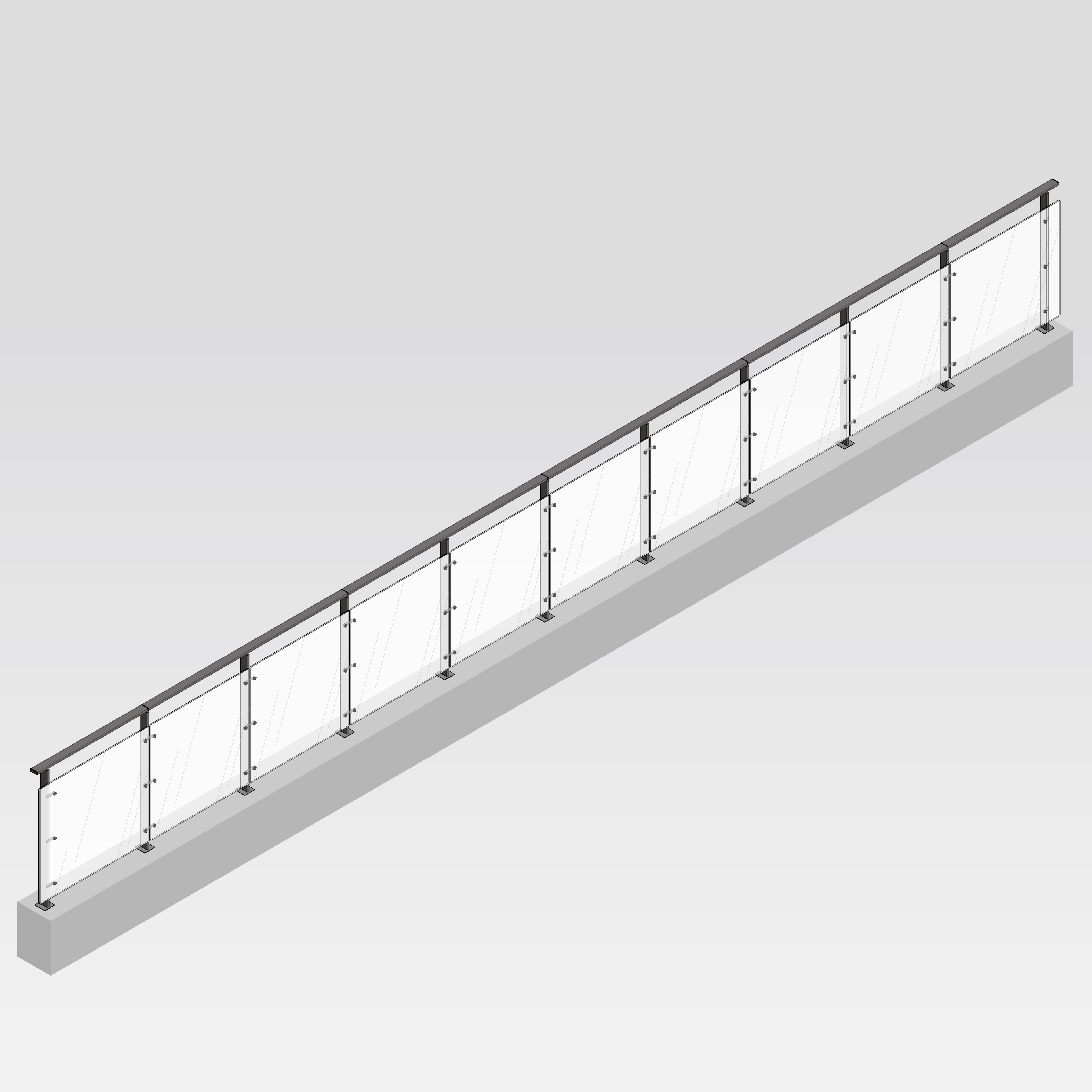

ALV-10P：H=1100×L=9200
