  • スライディングゲートL/ オートスライディングゲート L

SLIDING GATE L
AUTO SLIDING GATE L

スライディングゲートL・オートスライディングゲートL

製品検索

ゴージャスなエクステリアの創造

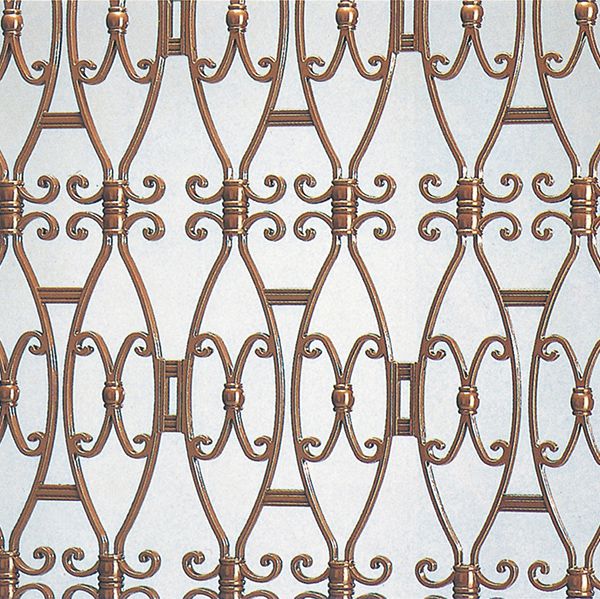

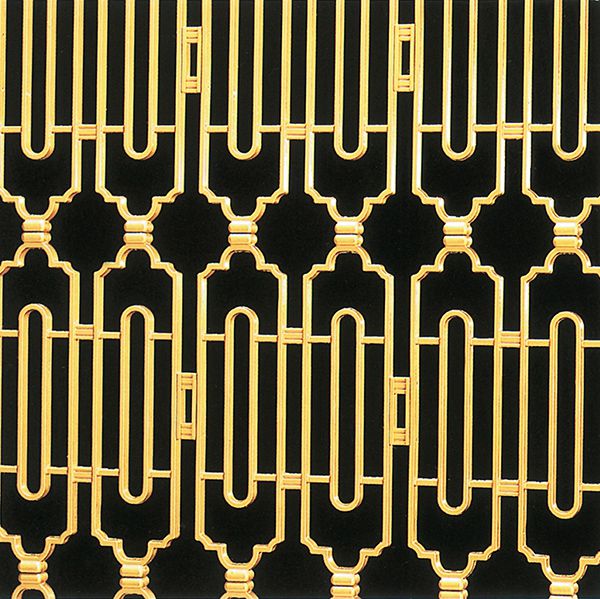

スライディングゲートLは、門扉、ガレージ、シャッター、ビルの開口部に最適な上部懸垂式スライディングタイプ(折りたたみ式)の大型ゲートで、球形の特殊ヒンジ(日本PAT.R)は全方向になめらかに動き、スムーズな開閉を実現しました。また、ヒンジの回転部分は注油不要となっており、ホコリ、砂じん等が付着しにくい上、シンプルな構造により高い耐久性をそなえています。KL-1、KL-2はユニットタイプU-81、U-82と同一デザインですのでフェンス、門扉とコーディネートしたエクステリアを創造できます。オートスライディングゲートLは、ホームオートメーションにより車の中から自動開閉できるリモコンシステムをオプションで装備した製品です。

スライディングゲートL/ オートスライディングゲート L 寸法表

型 名 使用枠(st) 全 幅 高さG-1 扉開口幅 たたみ幅 有効幅
No.200 柱50φ×50φ 2106 2150 2006 330 1676
No.280 柱75φ×75φ 2940 2150 2795 405 2390
No.360 柱75φ×75φ 3725 2150 3575 480 3095
No.440 柱100φ×100φ 4560 2150 4360 555 3805
No.540 柱100φ×100φ 5606 2150 5406 655 4751

KL-1 KL-2 共に同寸法 共に右片開き シリンダー錠付
(注1)躯体によっては、柱枠材料が異なりますのでご相談下さい。

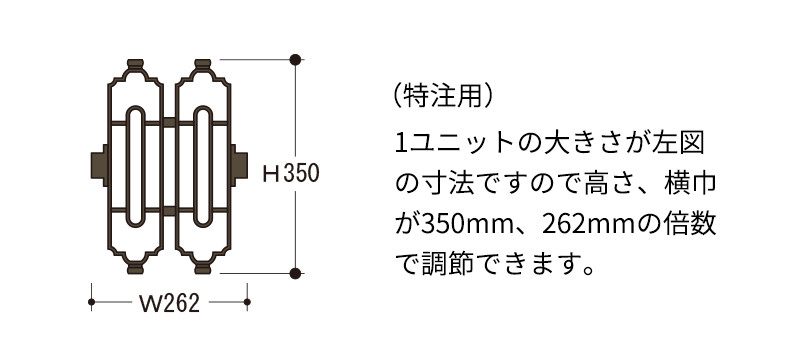

ユニット(特注用)
オプション(上部飾り)

材質

アルミサッシ材:6063S-T5
アルミ合金ダイカスト製品:
アルミ部品:A1100P-H24
レール :ステンレスSUS 304
枠   :ステンレス(標準)
ネジ類 :不錆性ステンレスネジ


仕上

製品はすべて防蝕下地処理の上、アクリル系焼き付け塗装をして耐蝕性をより高めております。


施工

設計、施工についてはご相談下さい。


納期

ユニット式ですから、製作は合理的に短時間で完了します。
