[aʃú] series

アッシューシリーズ

製品検索

トータルコーディネート

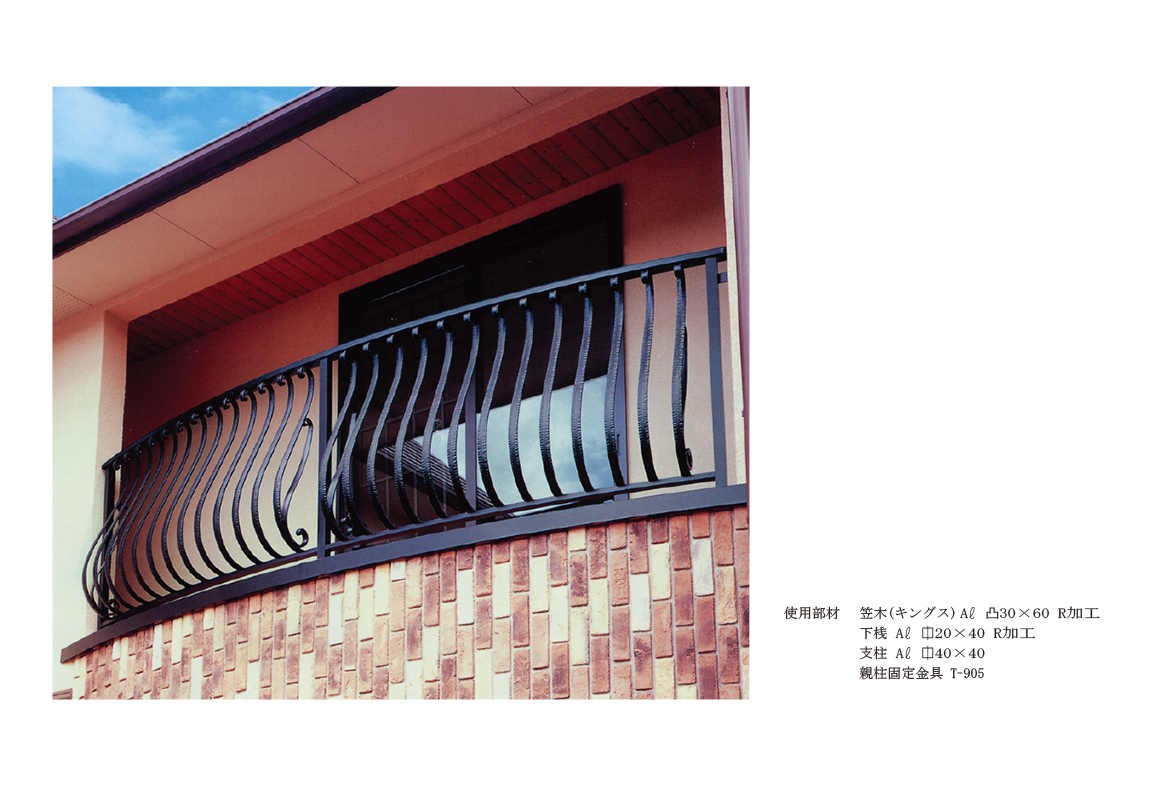

R付バルコニー手摺 《 F-33-85 》
FIXバルコニー手摺《 F-2-60 》《 F-33-85(ハンマード調)》

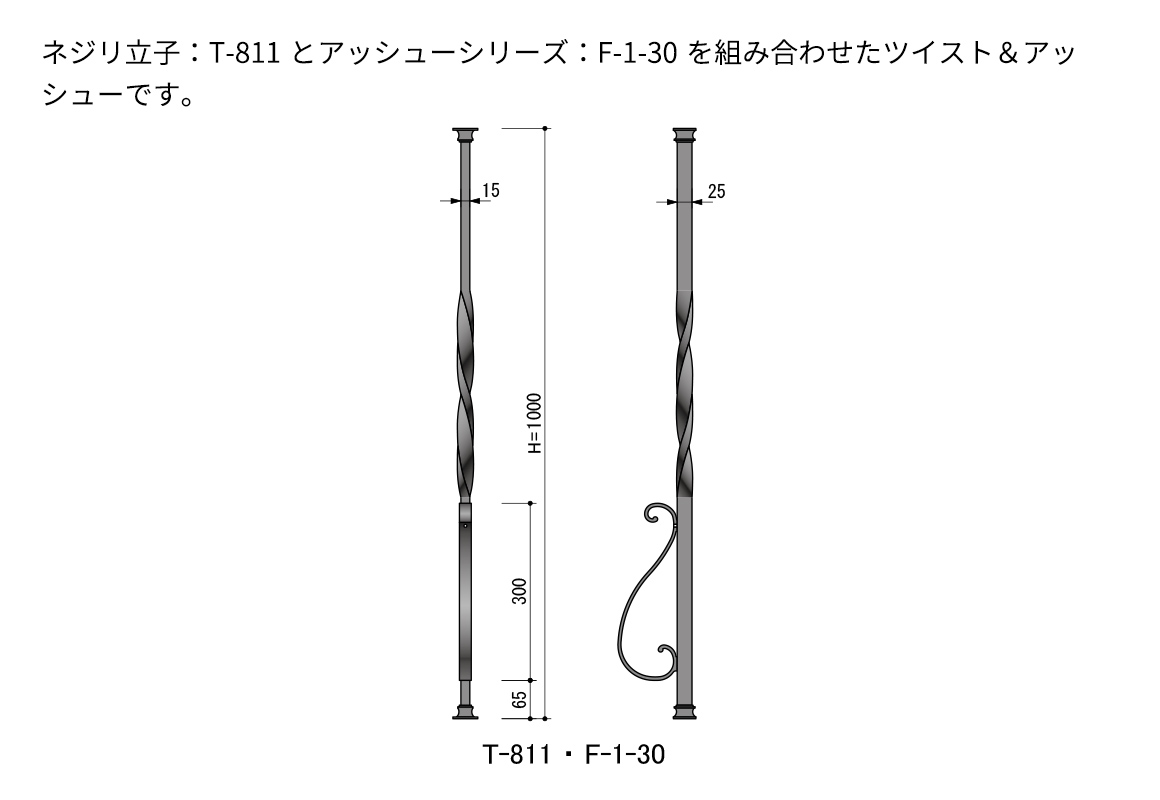

トータルコーディネート ツイスト&アッシュー

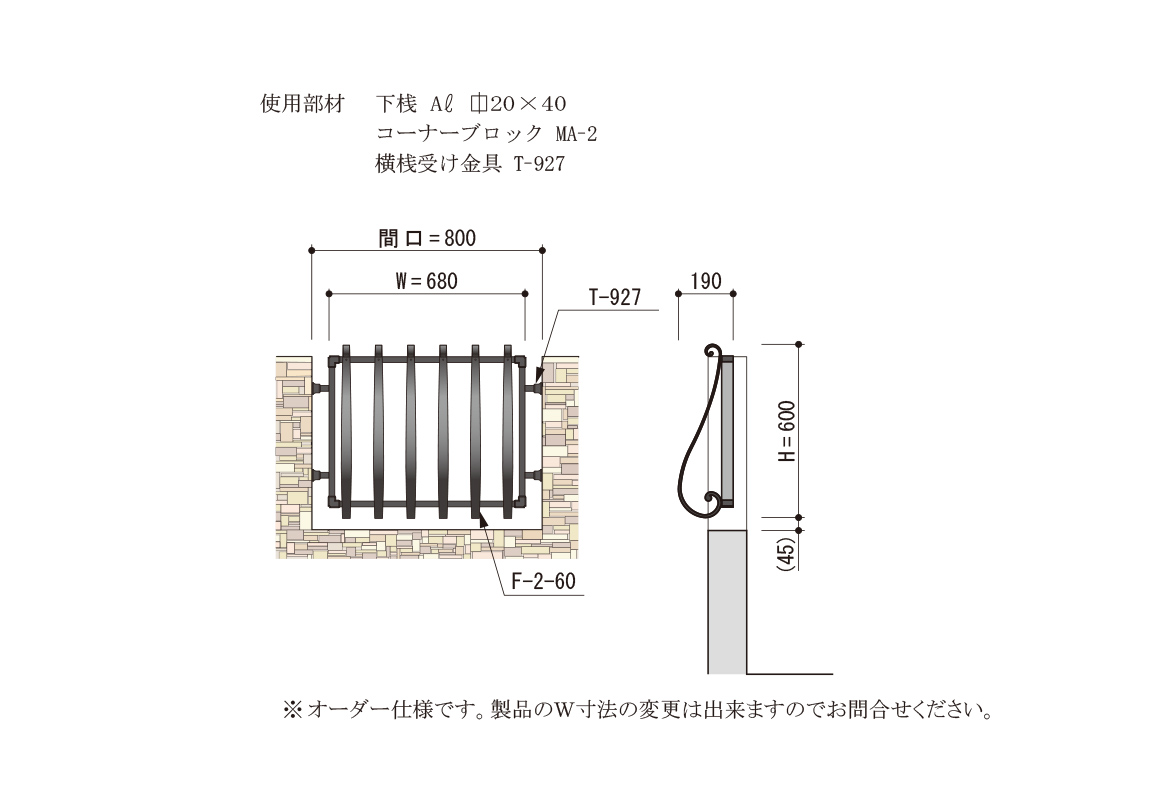

参考図《面格子》

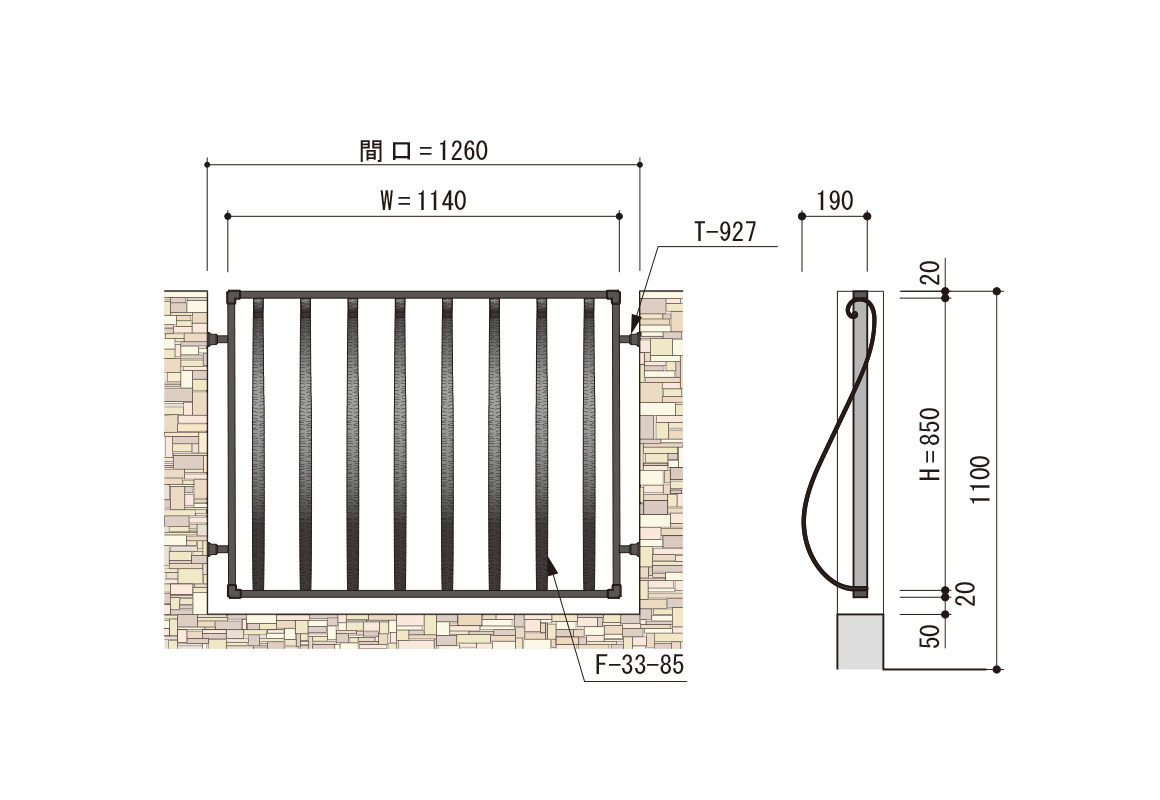

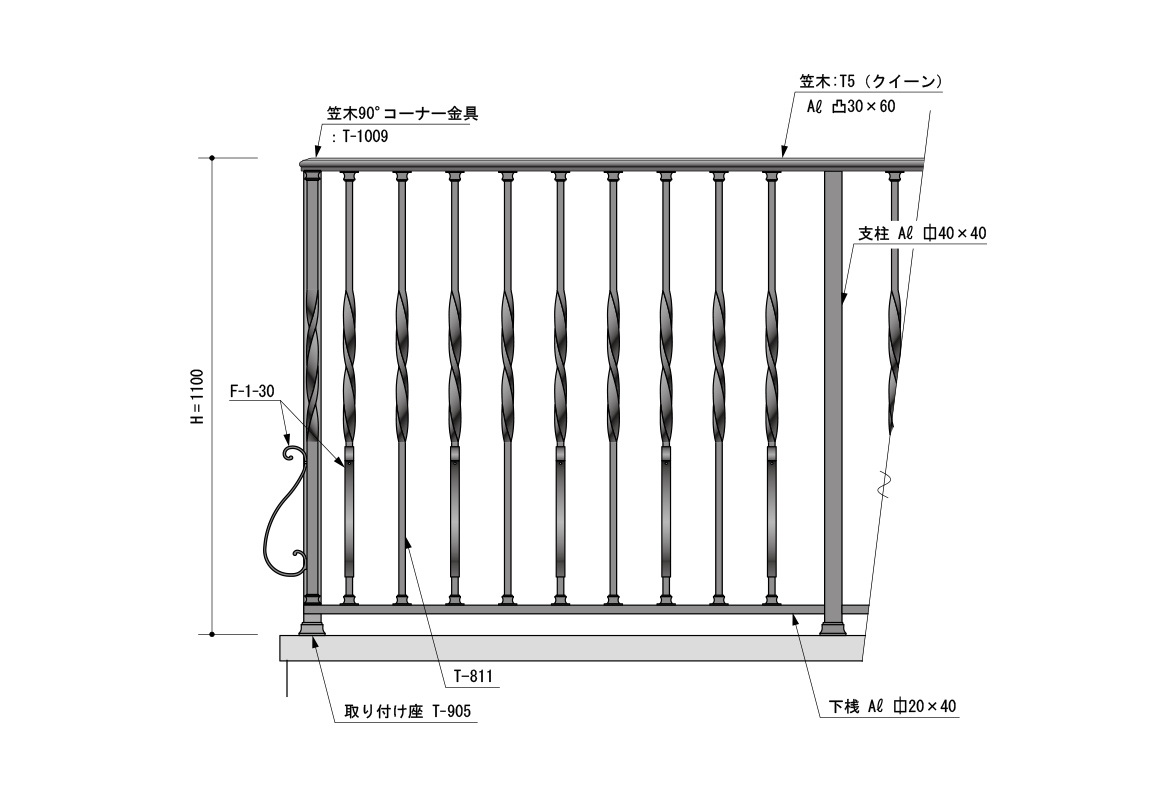

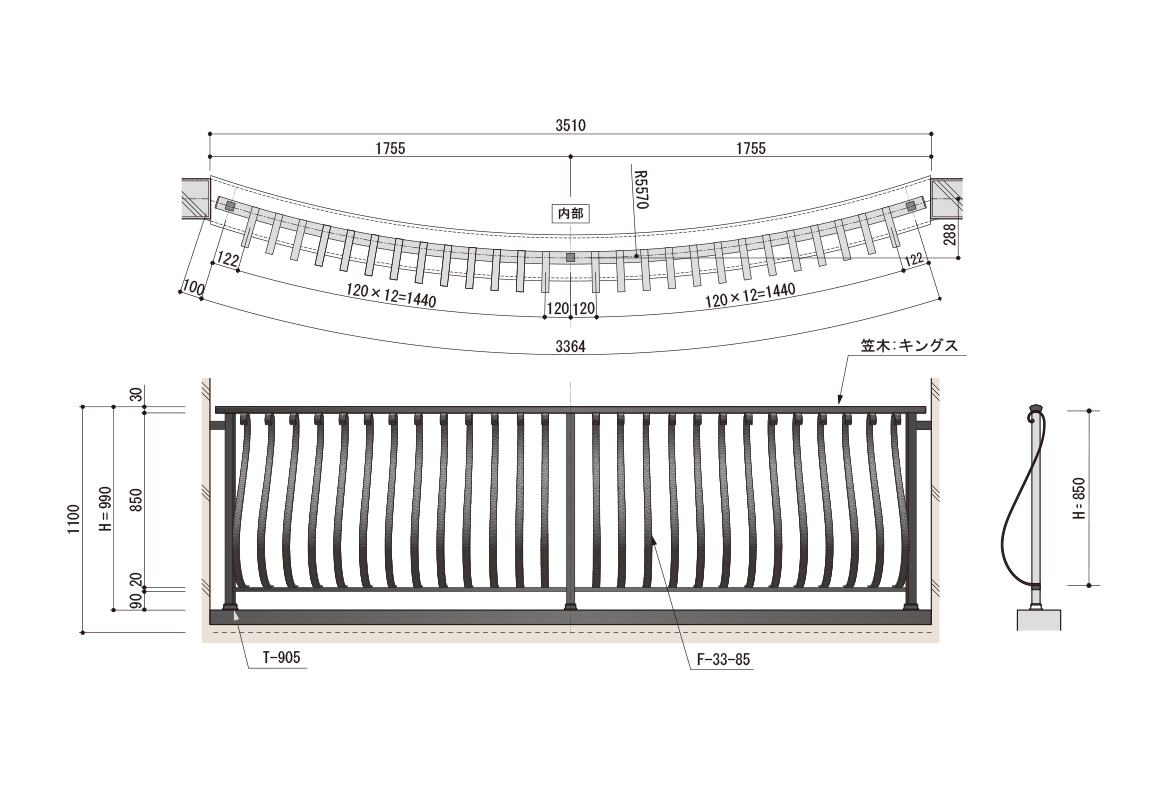

参考図《バルコニー手摺》

妻飾り・壁飾り・取付説明図

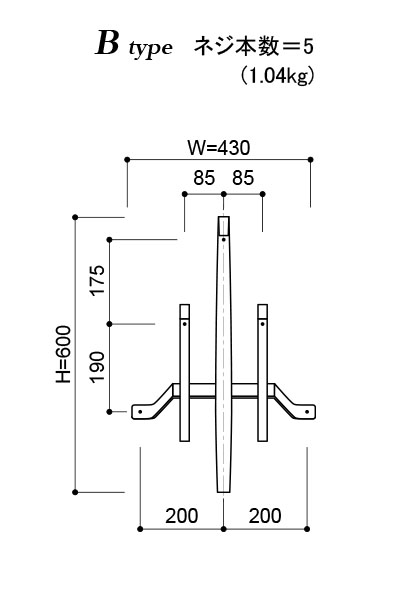

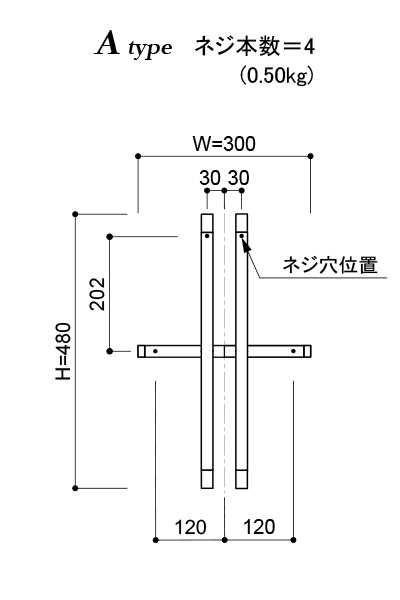

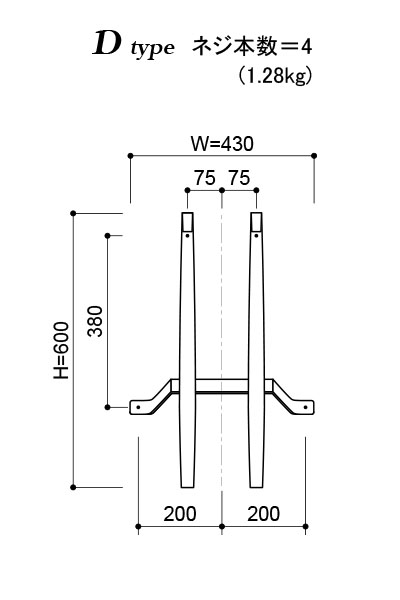

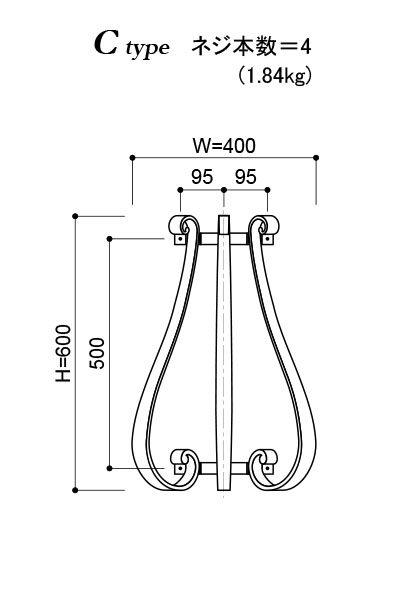

A~D type



取付手順に従って作業を行なってください。

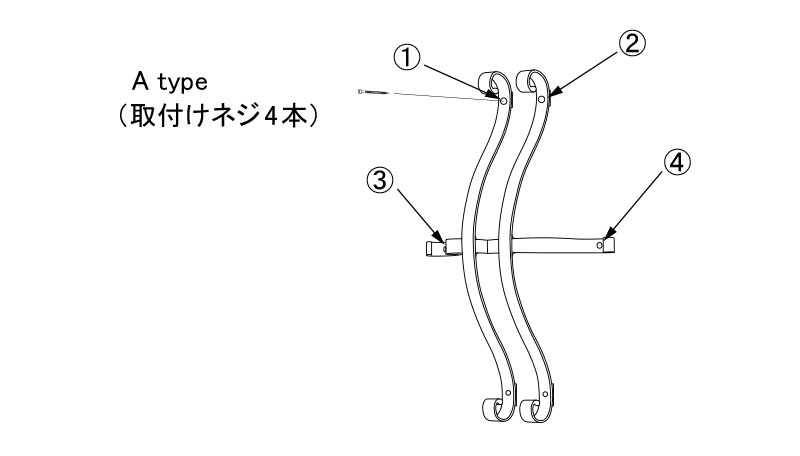

取付手順1

●各タイプの取付ネジ位置を(左図)確認をしてください。
下地材があることを確認 してください。

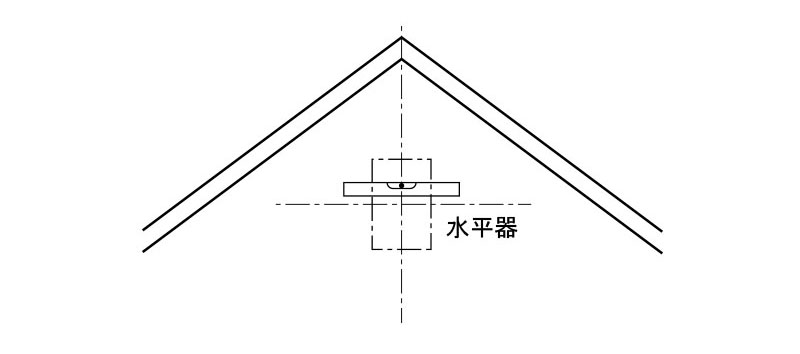

●取付水平レべルの確認を行なってください。
取付下穴をあけ、壁面内に雨水が入らないよう、シーリング材を挿入してください。


取付手順2

●はじめに1ヶ所をネジで固定し、次に本体の水平、垂直が出ていることを確認しながら次のネジで固定してください。

●取付水平レべルの確認を行なってください。

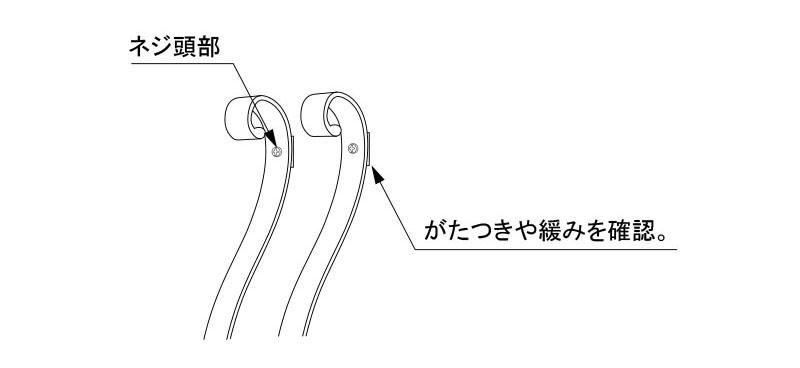

取付手順3

●ネジの緩みが無いことを確認してください。

●余分なシーリング材のはみ出しは取り除いてください。

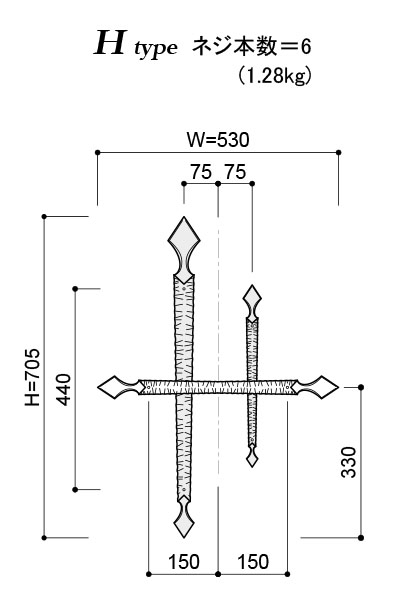

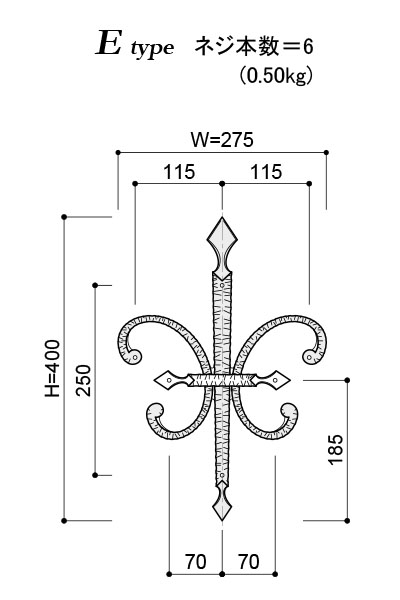

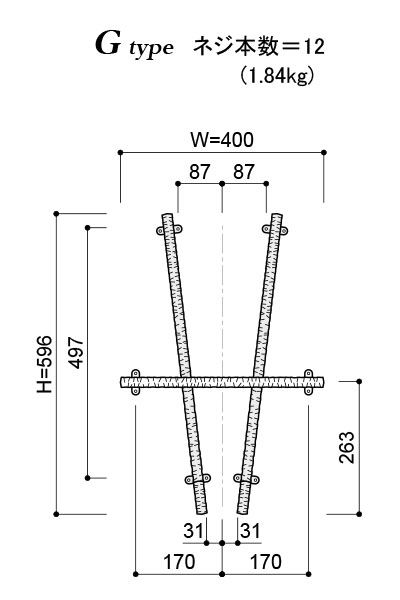

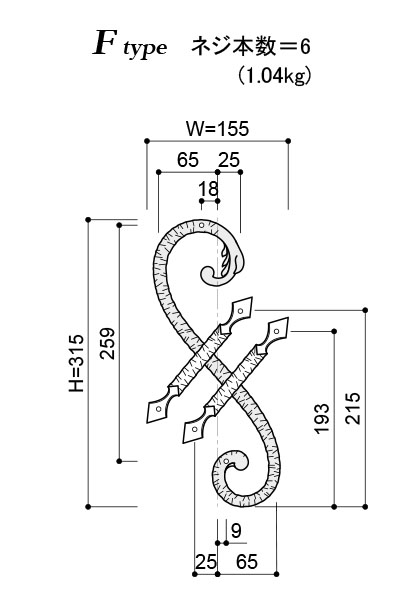

E~H type ハンマード形状タイプ

E~Hタイプはアルミ鋳物製なため、寸法公差で±3程度の誤差がありますので取付寸法は目安で行ってください。


取付手順に従って作業を行なってください。


取付手順1

●各タイプの取付ネジ位置を(左図)確認をしてください。
下地材があることを確認 してください。

●取付水平レべルの確認を行なってください。
取付下穴をあけ、壁面内に雨水が入らないよう、シーリング材を挿入してください。


取付手順2

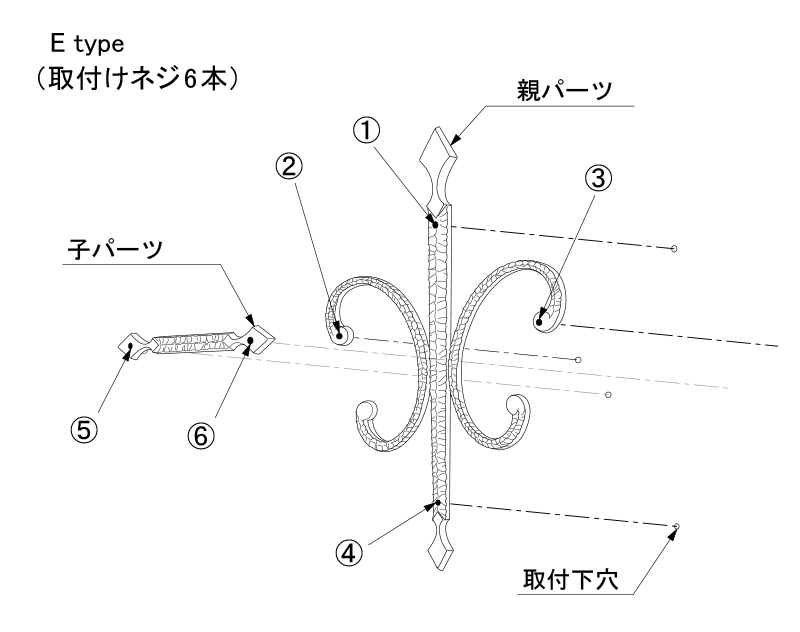

●2~3つのパーツによる組合わせた製品になります。
組合せ手順を確認してから取り付けてください。
Etypeは2つのパーツ。
F・G・Htypeは3つのパーツで組合わせています。

●はじめに1ヶ所をネジで固定し、次に本体の水平、垂直が出ていることを確認しながら次のネジで固定してください。

●取付の水平、垂直レべルの確認を行なってください。


取付手順3

●ネジの緩みが無いことを確認してください。

●余分なシーリング材のはみ出しは取り除いてください。
